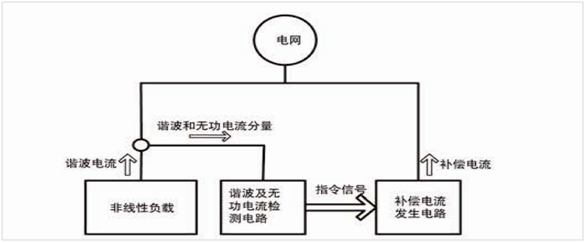

APF工作原理图

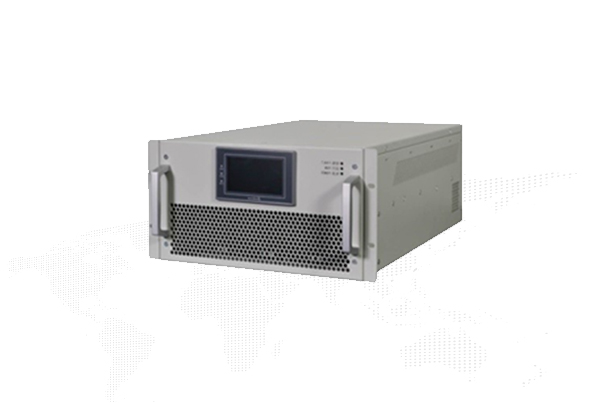

产品功能滤除谐波，降低损耗，改善电能质量
■ 动态有源滤波，在不受系统阻抗变化影响的情况下，可同时滤除2到50次谐波，使其电能质量指标达到国家标准，并能自动消除系统谐振
■ 25-150A五种容量模块，任意容量组合并机，单柜容量可达600A，满足不同容量需求
■ 采用模块化设计，体积小重量轻，安装时无需吊机、叉车等大型设备，省时、省力
■ 针对不同的机型配备多种监控方式，包括3.8英寸LCD显示屏、4.3英寸触摸彩屏、7英寸全彩显示屏
■ 独特的多层空间散热设计，可有效隔绝环境粉尘粘附，提高产品散热效率，设计过程中无需额外考虑
■ DSP全数字控制，20kHz开关频率，对负载的动态变化响应速度快，可在50us内响应，并在5ms内完全响应
■ 在负载超过有效量程后，具有自动限流功能，在充分保证滤波效果的同时确保装置安全运行
■ 完善的控制保护电路，设有过压保护、过流保护、过热保护、IGBT保护等，确保装置安全运行
城市轨道交通行业、石化和天然气行业、钢铁、冶金行业、污水处理行业、水泥行业、汽车行业、烟草行业、纺织行业、造纸行业、造船行业、国防系统、医院、通信等
参数配置
|
项 目 |
200v~400v |
480v |
690v |
|
系统参数 |
|||
|
额定输入线电压 |
200v(-20%~+20%) 220v(-40%~+20%) 380v(-40%~+20%) |
480v(-20%~+20%) |
690v(-20%~+20%) |
|
电网频率 |
50hz/60hz |
50hz/60hz |
50hz/60hz |
|
可并联台数 |
无限 |
||
|
电网结构 |
三相三线、三相四线 |
||
|
电流互感器 |
150/5~10000/5 |
||
|
电路拓扑 |
三电平 |
||
|
性能指标 |
|||
|
额定容量 |
单模块容量包含50A、75A、100A、150A，单柜可达600A |
||
|
滤波范围 |
2～50次任意次数可选 |
||
|
滤波程度 |
2～50次任意次数可调 |
||
|
动态响应时间 |
<50us |
||
|
全响应时间 |
＜5ms |
＜5ms |
＜5ms |
|
通讯接口 |
RS485，网口（选配） |
||
|
通讯协议 |
Modbus协议、TCP/IP |
||
|

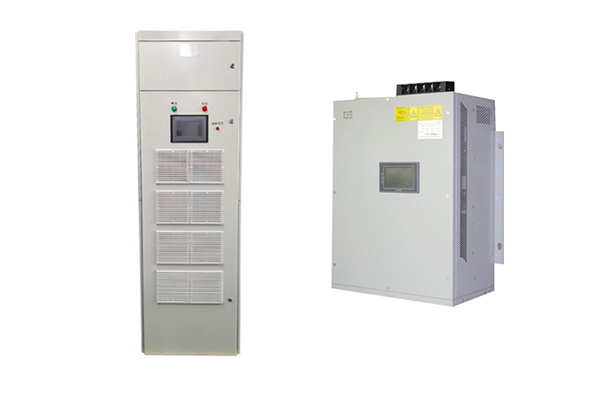

安装方式 |
壁挂式/机架式 |
整柜式 |
机架式/壁挂式 |
|
尺 寸 (宽*深*高)mm2 |
440*470*150 440*590*190 440*600*230 500*510*270 |
800*600*2200 |
500*590*250 |
|
防护等级 |
IP20，其余IP等级可定制 |
||
